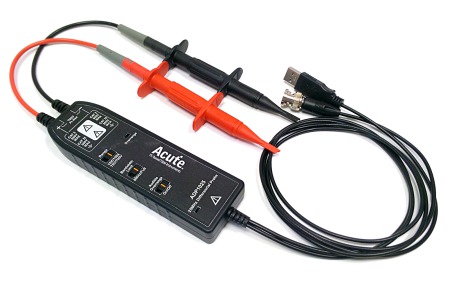

Die neuen aktiven ADP-Differentialtastköpfe von Acute, mit Messbereichen bis zu +/-3500V, sind eine sinnvolle Ergänzung für viele PC-Oszilloskope. Die aktiven Differentialtastköpfe ADP1025/2025/5035 bieten eine maximale Bandbreite von 25MHz und die neuen Modelle ADP-1100/2100/5100 eine Bandbreite von 100MHz mit einer umschaltbaren Bandbreitenbegrenzung auf 5MHz oder FULL, Messbereiche von +/-700V (DC+ pk AC), +/-1400V (DC+ pk AC) oder +/-3500V (DC+ pk AC) mit einer Schutzbeschaltung von 2500V, 4000V oder 6000V eine integrierte Überspannungsschutzanzeige mit gleichzeitigem akustischem Alarm bei einer Messbereichsüberschreitung und umschaltbare Dämpfungen auf x10/x100, x20/x200 oder x50/x500. ADP1025 und ADP1100 erfüllen CAT I/II mit einer Schutzbeschaltung bis 2500V, ADP2025 und ADP2100 erfüllen CAT II/III mit einer Schutzbeschaltung bis 4000V. ADP5025 und ADP5100 erfüllen CAT II/III mit einer Schutzbeschaltung von 6000V. Eine Besonderheit aller Tastköpfe ist die Spannungsversorgung über den USB-Port, damit entfallen externe Netzteil oder Batterien und die Verfügbarkeit über die gemeinsame Stromquelle steigt. Alternativ kann auch ein USB-Power-PAK eingesetzt werden.

Da die ADP-Tastköpfe, im Gegensatz zu Tastköpfen mit externen Netzteilen, eine geschlossene verstärkte Isolierung besitzen benötigen sie keine zusätzlichen Erdungskontakte. Das Oszilloskop selbst muss geerdet sein. Die Messleitungen der ADP-Tastköpfe sind doppelt isoliert. Die ADP-Tastköpfe von Acute wurden nach den neuesten CAT I/II/III Sicherheitsbestimmungen zertifiziert.

Die Kombination aus galvanischer Trennung, Schutzisolation ohne zusätzliche Erdungskontakte und Stromversorgung über USB-Port + Laptop-Akku garantiert erdschleifenfreie Messungen. Die doppelte Schutzschicht der Messkabel (Double-Layer-Protection) garantieren einen höheren Schutz für den Anwender.

Die ADP-Tastköpfe können mit jedem Tischoszilloskop (das Oszilloskop selbst muss geerdet sein) verwendet werden welches über einen USB-Port verfügt. Bei Oszilloskopen ohne USB-Port kann auch ein USB-Power-Pack eingesteckt werden, siehe Datenblatt. Dank der herausragenden CMRR-Performance für Differential- und „Floating-Source“ Messungen sind die ADP-Tastköpfe in Verbindung mit ihrem kompakten Formfaktor ideal geeignet für entsprechende Messungen in der Elektromechanik und Automobiltechnik - Aktuelle Preise der verschiedenen Modelle auf Anfrage.
