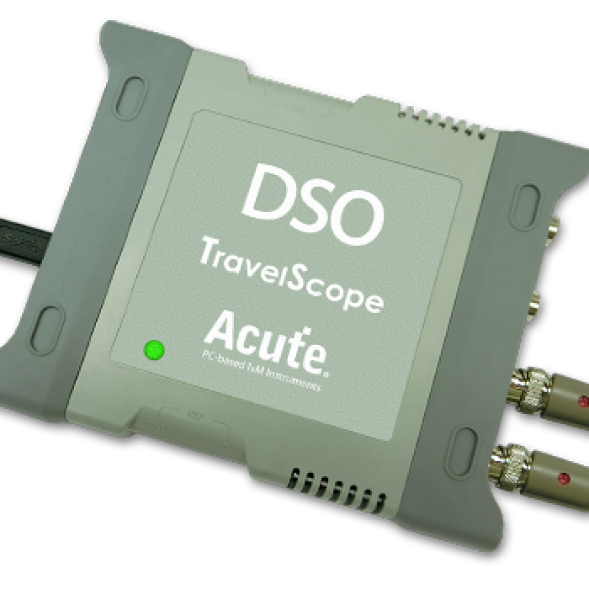

Das TravelScope 3000 von ACUTE Technology ist nicht nur ein PC USB-Oszilloskop, es ist zusätzlich auch ein serieller Bus-Analysator, Datenlogger, Spektrum-Analysator, Funktionsgenerator, und kann in Verbindung mit einem Logikanalysator der TravelLogic Serie sogar in ein Mixed-Signal-Oszilloskop verwandelt werden.

Das TravelScope 3000 von ACUTE Technology ist nicht nur ein PC-Oszilloskop, es ist zusätzlich auch ein serieller Bus-Analysator, Datenlogger, Spektrum-Analysator, Digitalvolmeter, Funktionsgenerator, und kann in Verbindung mit einem Logikanalysator der TravelLogic Serie sogar in ein Mixed-Signal-Oszilloskop verwandelt werden. Die PC-Oszilloskop Serie "TravelScope 3000" von ACUTE Technology erreicht ein Real-Time Sampling von maximal 1GS/s. Die vertikale Bandbreite beträgt 200MHz (1-kanalig), 100MHz/Kanal (2-kanalig) und 50Mhz (4-kanalig) bei einer in dieser Geräteklasse ungewöhnlichen vertikalen Empfindlichkeit von 2mV/div bis 10V/div und einer Auflösung von 8-Bit bis 16-Bit (TS3124H+V). Im Rolling-Modus können, abhängig vom PC, maximal 250kS/s erreicht werden. Die TravelLogic Oszilloskope sind für einen Überspannungsbereich von 100V (DC+AC Peak) ausgelegt und besitzen einen Offset-Range von ±1.5V bis ±150V. Die umschaltbaren 250MHz-Tastköpfe (x1/x10) sind im Lieferumfang enthalten. Als Trigger-Modi stehen je nach Modell Rising, Falling, Alternate, Either, Single, Delay, Edge, Width, Video/TV, Advanced Trigger 2 und Bus-Trigger (ARINC 429, CAN, I²C, LIN, MIL-STD-1553, ProfiBus, SPI (2-Wire), UART, USB1.1, ...) zur Verfügung die sowohl automatisch, manuell oder "single", mit einer zusätzlichen RUN/STOP-Taste an der DSO-Box, ausgelöst werden können. Der massive Pufferspeicher von 128 MSamples (TS3124E/B+H+V) im Einkanalbetrieb und 2 x 64 MSamples im Zweikanalbetrieb ermöglicht die Signalerfassung über eine lange Zeitbasis. Die neuen aktiven Differentialtastköpfe ADP1025, ADP2025, ADP1100 und ADP2100 von ACUTE sind mit 25MHz und 100MHz optimal an die TravelScope-Serie angepasst, siehe Produktinformation.

Advanced Trigger II + Bus-Trigger

Die beiden Modelle TS3124B+H stellen Advanced Trigger II und zusätzliche Bus-Trigger (echte Hardware-Trigger) zur Verfügung: ARINC 429, CAN, CAN-FD, I²C, LIN, MIL-STD-1553, ProfiBus, SPI (2-Wire), UART, USB1.1, siehe Datenblatt.

Voltmeter (DVM) + Frequenzzähler

Das PC-Oszilloskop TS3124B+H ist zusätzlich mit einem 5-digit Voltmeter (DVM) und einem 5-digit Frequenzzähler ausgestattet.

TS3124H+V DSO mit wählbarer
vertikaler Auflösung bis 16-Bit + Electrical Validation (V)

Die PC-Oszilloskope TS3124H+V (High-Resolution) aus der TravelScope Serie von ACUTE Technology sind mit einem rekonfigurierbaren A/D-Wandler ausgestattet. Damit kann im Bedarfsfall als vertikale Auflösung 8, 12, 14, 15 oder 16-Bit gewählt werden. Das TS3124V besitzt zusätzlich "Electrical Validation" , siehe Datenblatt.

Uneingeschränkt mobil einsetzbar

Im Gegensatz zu anderen PC-Oszilloskopen dieser Leistungsklasse benötigen die TravelScopes dank Stromversorgung über den USB-Port kein externes Netzteil und können deshalb mit Laptops und Notebooks uneingeschränkt mobil eingesetzt werden.

Bis 16 Kanäle kaskadierbar mit SyncClock-Eingang

Über das integrierte Stack-Kabel können mit der aktuellen Software bis 4 x TravelScopes des gleichen Modells hardwaremäßig miteinander verbunden werden und stellen dann entweder bis zu 4 Eingänge mit jeweils 1GS/s pro Eingang, bis zu 8 Eingänge mit jeweils 500MS/s oder bis zu 16 Eingänge mit jeweils 250MS/s pro Eingang zur Verfügung. Der Jitter beträgt im multiplen Einkanalmodus ±1ns und im multiplen Zweikanalmodus ±2ns zwischen den Master und Slave-Channels. Die PC-Scopes der TS3000 Serie sind mit einem speziellen 10MHz SyncClock-Eingang ausgestattet. Bei Verwendung des SyncClock-Eingangs verringert sich der Jitter auf ca. 100ps und es geht kein Eingang als Trigger-Eingang verloren.

Vertikaler Offset

TravelScope Offset-Bereiche:

• 150 V @ 2, 5, 10 V/div,
• ±15 V @ 0.2, 0.5, 1 V/div,
• ±1.5 V @ 2, 5, 10, 20, 50, 100 mV/div.

Mit Hilfe des vertikalen Offsets können kleine Änderungen des Eingangssignals überprüft werden, woduch die Genauigkeit der Messung verbessert werden kann. Der Input Scale des TravelScopes beträgt 2mV/div bis 10V/div !

Mathematik-Funktionen inkl. FFT-Signalanalyse

Neben einer Vielzahl von Messmethoden stehen mathematische Berechnungen inklusive umfangreicher FFT-Analysemethoden zur Verfügung (Rectangular, Blackman, Hann, Hamming, Harris, Triangular, Cosine, Lanczos, Gaussian - Vertical Scale: dBm RMS, dbV RMS, Linear RMS).

Internet Monitoring

Das TravelScope kann über die Funktion "Internet Monitoring" (TCP/IP) auch als WLAN basierendes DSO kommunizieren. Als Export-Formate sind WORD, EXCEL, CSV, TEXT, HTML, Clipboard, Hardcopy und Preview implementiert.

I/O-Port + Funktionsgenerator

Ein I/O-Port 3.3V TTL mit >8ns Trigger-Pulse sowie ein Datenlogger-Modus und ein integrierter 2-kanaliger Funktionsgenerator mit Modulation-, Sweep- und Burst-Funktion bieten vielfältige Einsatzmöglichkeiten.

MSO - Mixed-Signal-Oszilloskop

In Verbindung mit den 4GHz Logikanalysatoren TravelLogic TL2X36 ist ein leistungsfähiges Mixed-Signal-Oszilloskop realisierbar. Für beide Instrumente steht ein LabVIEW-Treiber zur Verfügung.

Betriebssysteme + Programmiersprachen

Die im Lieferumfang enthaltene PCScope-Software unterstützt Windows 7/8/10/11 (64-Bit).

Ende 2023 Support für Linux Ubuntu (64-bit)* und macOS* - * Free Update Ende 2023.

Für die Entwicklung eigener Anwendungen stehen ein VB- und ein VC-Treiber zur Verfügung

• DSO Trigger I: Edge, Either, External, Falling, Rising, Video, Width
• DSO Trigger II: Runt, Pattern/State, Timeout, Transition, Setup/Hold, B-Trigger, B-Event, Window
• Bus Trigger/ Decode I: BiSS-C, CAN 2.0B/CAN FD, DALI, DP_Aux[1], MIPI I3C 1.1, USB PD 3, ...
• Bus Trigger/ Decode II: SVI3[2], SVID[3] [1] Optional DP_Aux adapter needed. [2] Upon request by user who is approved by AMD. SVI3 Bus Trigger / Decode are supported ONLY by TS3124V. [3] Upon request by user who has signed CNDA with Intel. SVID Bus Trigger / Decode are supported ONLY by TS3124V.

TravelSope Preise:

• TS3124E (8-bit - DSO I)= 700 EUR + MwSt.
• TS3124B (8-bit, DSO I+II, Bus Trigger I) = 1000 EUR + MwSt.
• TS3124H (8 + 12-16-bit, DSO I+II, Bus-Trigger I)= 1800 EUR + MwSt.
• TS3124V (8 + 12-16-bit, DSO I+II, Bus-Trigger I+II) = 2800 EUR + MwSt.

Die "Digital Storage Oscilloscope" Software für die neue TravelScope Serie erhalten Sie auf der Acute Download-Seite. Bei nicht angeschlossenem TravelScope können Sie die Vollversion mit den inkludierten Demo-Signalen testen.

Die neuen aktiven ADP-Differentialtastköpfe von Acute, mit Messbereichen bis zu +/-1400V, sind eine sinnvolle Ergänzung für viele PC-Oszilloskope. Die aktiven Differentialtastköpfe ADP1025+2025 bieten eine maximale Bandbreite von 25MHz und die Modell ADP1100+2100 eine Bandbreite von 100MHz mit einer umschaltbaren Bandbreitenbegrenzung auf 5MHz oder FULL, Messbereiche von +/-700V (DC+ pk AC) oder +/-1400V (DC+ pk AC) mit einer Schutzbeschaltung von 2500V oder 4000V, eine integrierte Überspannungsschutzanzeige mit gleichzeitigem akustischem Alarm bei einer Messbereichsüberschreitung und umschaltbare Dämpfungen auf x10/x100 oder x20/x200. ADP1025+1100 erfüllen die Sicherheitszertifizierung CAT I/II mit einer Schutzbeschaltung bis 2500V, ADP2025+2100 erfüllen die Sicherheitszertifizierung CAT II/III mit einer Schutzbeschaltung bis 4000V. Eine Besonderheit aller Tastköpfe ist die Spannungsversorgung über den USB-Port, damit entfallen externe Netzteile oder Batterien, die Tastköpfe sind galvanisch getrennt und die Verfügbarkeit über die gemeinsame Stromquelle steigt.

Da die ADP-Tastköpfe, im Gegensatz zu Tastköpfen mit externen Netzteilen, eine geschlossene verstärkte Isolierung besitzen benötigen sie keine Erdungskontakte. Die Oszilloskope selbst müssen geerdet sein. Die Messleitungen der ADP-Tastköpfe sind doppelt isoliert und wurden nach den neuesten CAT I/II/III Sicherheitsbestimmungen zertifiziert.

Die ADP-Tastköpfe können mit jedem Tischoszilloskop verwendet werden welches über einen USB-Port verfügt. Bei Oszilloskopen ohne USB-Port kann auch ein USB-Power-Pack eingesteckt werden, siehe obiges Werksfoto ADP-2025. Dank der herausragenden CMRR-Performance für Differential- und „Floating-Source“ Messungen sind die ADP-Tastköpfe in Verbindung mit ihrem kompakten Formfaktor ideal geeignet für entsprechende Messungen in der Elektromechanik und Automobiltechnik ..... Datenblatt

Wir können mit allen Geräten !

Wir verzichten auf lange Listen kompatibler USB-Geräte - alle heißt eben alle.

Bulk, Interrupt, Control:

Die Unterstützung dieser USB-Modi sichert die problemlose Kommunikation mit allen klassischen USB-Geräten wie z.B. Dongles, Speichermedien, Steuerungen, Interfaces usw.

Isochron:

Geräte aus dem Bereich der Video-, Audio- und Messtechnik liefern oder erwarten kontinuierliche Datenströme, die ruckfrei übertragen werden müssen. Die hierfür erforderlichen Mechanismen stellt der Isochron-Modus bereit.

Tipp:

Nutzen Sie die einfachere Handhabung und die Preisdifferenz zwischen Geräten mit USB-Anschluss gegenüber Geräten mit eingebautem Netzwerkanschluss.

Wir können überall - Windows-Kerntreiber:

Die PC-seitige USB-Umlenkung ist als Windows-Kerntreiber implementiert, was die volle und robuste Integration in das Plug&Play-System sicherstellt. Ihr Vorteil: Wie bei einem lokalen Anschluss, ist das USB-Gerät auch ohne USER-Login funktionstüchtig. Netzwerkstörungen, Netzwerkausfälle, Spannungausfälle werden durch automatischen Wiederanlauf abgesichert.

Vollwertige Netzwerkanbindung:

Die Kommunikation zwischen der USB-Umlenkung und dem USB-Server Isochron kann netzwerkübergreifend, auch über Router hinweg erfolgen. Ihr Vorteil: Installieren Sie Ihr USB-Gerät im Serverraum und greifen anschließend weltweit darauf zu.

Reale USB-Anschlüsse für virtuelle Maschinen:

Die Einbindung von realer USB-Peripherie in virtuelle Systeme ist oft problematisch. Die W&T USB-Umlenkung bildet die virtuellen USB-Ports der virtuellen Gastsysteme sauber auf die realen USB-Ports am USB-Server Isochron ab. Keine Änderungen am Hostsystem, keine Änderungen an Treibern und Anwendungen - als wäre nichts geschehen.

Industrietauglich:

W&T entwickelt und produziert seit über 25 Jahren Interfaces für den industriellen Einsatz und achtet seit jeher auf die Robustheit und die stabile Funkion seiner Geräte. Der USB-Server Isochron ist ausgelegt für einen 24/7-Betrieb und verfügt über:

• Versorgung über 24-48VDC oder PoE
• Hutschienenmontage
• Erhöhte Störfestigkeit
• Galvanische Trennung (PC <> USB-Gerät)

Interoperabilitätsgarantie:

Wir stehen zu unserem Wort: "Wir können mit allen" Sollte Ihr ganz spezielles USB-Gerät, mit seinem ganz speziellen Treiber und seinem ganz speziellen Versionsstand tatsächlich nicht laufen, werden wir genau analysieren, warum Ihr USB-Gerät so ungewöhnlich ist. In der Regel gelingt uns spätestens jetzt, das Verhalten unseres USB-Servers so zu ändern, dass es auch mit Ihrem Gerät läuft. Sollte uns das tatsächlich einmal nicht gelingen, erhalten Sie eine genaue technische Fehleranalyse. Diese können Sie bei Bedarf zur Lösung des Problems mit Hilfe des Herstellers Ihres USB-Gerätes nutzen. Alles das können wir nur garantieren, da die allermeisten Geräte auf Anhieb problemlos laufen.

Produkt-Eigenschaften:

- Vollständig USB 2.0 kompatibel

• Unterstützung aller USB-Modi (Control, Bulk, Interrupt, Isochron)

- Implementierung der USB-Umlenkung als Windows-Kerntreiber

• XP/2003/Vista/2008/7/2008R2/8/2012 inkl. Server-, 64Bit-Editionen und virtuelle Systeme
• Kommunikation auch ohne User-Login
• Intuitives grafisches Konfigurationstool
• Zusätzliches Kommandozeilentool für Batch/Skriptgesteuerte Geräteeinbindung

- Vollständige TCP/IP-Unterstützung inkl. Routing und DNS

- 2 unabhängige USB-Ports

• Gleichzeitge Verbindung von PC A an USB1 und PC B an USB2 möglich
• Beide Ports mit max. 500mA belastbar

- Spannungsversorgung über PoE oder extern mit 24-48VDC

Absolut Normen-Konform sowohl in Büro- als auch in Industrieumgebungen: erhöhte Störfestigkeit für industrielles Umfeld, strengere Störemission für Wohn- und Geschäftsbereiche
