Logikanalysatoren
TravelLogic TL3000 - 2,4GHz - 8Gb Speicher - 34 Kanäle - USB3.0
Die neue TravelLogic TL3000 Serie von ACUTE ersetzt die bekannte TL2000 Serie. Auch die Modelle der TL3000 Serie sind so kompakt, dass sie in eine Jackentasche passen. In Verbindung mit Oszilloskopen von ACUTE, Agilent, GwInstek, LeCroy und Tektronix kann ein Mixed-Signal-Analyzer aufgebaut werden.
Allgemeine Spezifikationen TL3017E (blau):
- PC-basierend
- USB3.0 Interface
- 17 Kanäle
- 1 GHz Timing Analysis / 200 MHz State Analysis
- 16Mb Speicher
- Voltage Detect: 2 Sets
Spezielle Funktionalität:
- Bus Decode : BiSS-C, CAN, eMMC5.0, eSPI, I²C, I²S, I³C, NAND Flash, Profibus, SD3.0, SPI, SVID, UART, USB1.1, USB PD3.0... (80+)
- Bustrigger: I2C
- Protokoll Trigger: I2C
- Datenblatt - TL3000 Serie
Allgemeine Spezifikationen TL3234E/B/B+ (grün):
- PC-basierend
- USB3.0 Interface
- 34 Kanäle
- 2,4 GHz (TL3234B+) / 1GHz (TL3234E/B) Timing Analysis / 200 MHz State Analysis
- 8Gb Speicher (TL3234B+) - 1Gb Speicher (TL3234E/B)
- Voltage Detect: 2 Sets
- Stackkabel für MSO-Aufbau mit externen Oszilloskopen, siehe Liste
Spezielle Funktionalitäten (abhängig von den verschiedenen Modellen):
- Bus Trigger I : I²C, SPI, UART, USB PD3.0 (TL3234E/B/B+)
- Bus Trigger II : BiSS-C, CAN2.0, DALI, I²S, LIN2.2, LPC, MDIO, Modbus, PWM, SVID, ... (TL3234B/B+)
- Bus Trigger III : eMMC 4.5, eSPI, MIPI SPMI 2.0, NAND Flash, SD 3.0, Serial Flash (SPI NAND) (TL3234B+)
- Protocol Analyzer I : I²C, SPI, UART, USB PD3.0 (TL3234E/B/B+)
- Protocol Analyzer II : BiSS-C, CAN2.0, DALI, I²S, LIN2.2, SVID, MDIO, PWM, USB1.1, ... (TL3234B/B+)
- Protocol Analyzer III : eSPI (TL3234B+)
- Bus Decode : CAN2.0, eMMC5.0, I²C, Profibus, SD3.0, SPI, SVID, UART, .. (80+)
- Datenblatt - TL3134E + TL3134B + TL3134B+
Offene Protokollschnittstelle:
Wenn in den mehr als 80 Protokollinterpretern das gewünschte Protokoll nicht enthalten ist, oder die Notwendigkeit besteht ein kundenspezifisches Protokoll zu integrieren, dann ist die offene Protokollschnittstelle des TravelLogic ein hilfreiches Feature. Zur Umsetzung einer eigenen Dekodierungsfunktion wird einfach eine Dynamic Link Library (DLL) geschrieben und in den Plugin-Ordner des TravelLogic-Installationsverzeichnises eingefügt. Der strukturelle Aufbau der DLL beschreibt das LA Open Decode Interface.
EMC + FCC

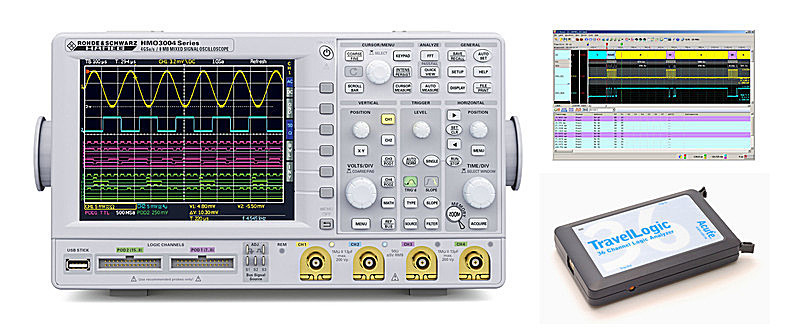

Mixed-Signal-Erweiterung für HAMEG HMO3000 Serie
In Zusammenarbeit mit HAMEG wurde der Logikanalysator / Protokollanalysator TravelLogic TL2236B+ und der neue TL3000 an die Speicheroszilloskope der HMO3000 Serie adaptiert. Durch einfaches Einstecken des Triggerkabels erweitert der TL2236B+ oder der TL3000 die HMO3000 und HMO1000 Oszilloskope automatisch zu Mixed-Signal-Oszilloskope mit mehr als 80 Protokollinterpretern und speziellen Hardware-Triggern für eine Vielzahl von Bus-Systemen. Die analogen Signale der HMO3000 und HMO1000 Oszilloskope werden zeitsynchron mit den digitalen Werten des TravelLogic Logikanalysators dargestellt und können in einer gemeinsamen Bildschirmoberfläche der inkludierten LA-Software analysiert werden.
Mit folgenden Speicheroszilloskopen kann ein 36-kanaliges Mixed-Signal-Oszilloskop (MSO) realisiert werden:
Die analogen Signale des Oszilloskops werden dann zeitsynchron zusammen mit den digitalen Werten des TravelLogic Logikanalysators / Protokollanalysators in der LA-Software dargestellt:
SD/eMMC Trigger Setting Dialog
SD CRC Error Trigger - Check Settings
SD3.0 (UHS-I, 208MHz) dekodierte Wellenform gemeinsam mit DSO Wellenform
TL2236B+ MSO-Beispiel - Serial Flash Trigger
I²Bus Analyse - Mixed-Signal-Analyzer - MSO - 4GHz TravelLogic + 1GS/s TravelScope
Downloads
Damit Anwender länger mit elektronischen Geräten arbeiten können, werden immer mehr stromsparende Protokollschnittstellen in die entsprechenden Geräte integriert. Dadurch steigt aber auch der Bedarf an entsprechender Protokollanalyse. Aus diesem Grund wurde die LA-Software der TravelLogic-Serie um folgende Bus-Dekodierungen für Power-Management-Protokolle erweitert:
- SVID (Intel Serial VID)
- SVI2 (AMD Serial VID Interface 2.0)
Die beiden Bus-Dekodierungen werden für den Übergang von Parallel-VID zu Seriell-VID eingesetzt. Der Anwender kann die TravelLogic Logikanalysatoren direkt mit einem Speicheroszilloskop verbinden, um die digitalen und analogen Signale im LA-Viewer im Zusammenhang zu analysieren. Dadurch wird das Debugging erheblich vereinfacht und beschleunigt. Zusätzlich wurde in der neuen LA-Software auch die Bus-Dekodierung für das „Serial Wire Debug“ (SWD) von ARM-basierenden Android-Plattformen und für den oft in Smartphones eingesetzten eMMC 4.5 Bus implementiert.
Die Bus-Dekodierungen Close Caption, Display Port-Aux (DP-Aux), ITU656(CCIR656), Serial IRQ, ein erweiterter Time-Out-Trigger, ein 32-kanaliger „Transitional-Storage-Mode“ und die zusätzliche Adaption an die Digitalspeicheroszilloskope TravelScope, LeCroy 424 und Tektronix MDO4000 runden die Features der neuen LA-Software ab. Ein LabVIEW-Treiber für die aktuelle LabVIEW-Version steht ebenfalls zur Verfügung.
Die TravelLogic TL2X36B+/E von ACUTE sind sehr leistungsfähige Logikanalysatoren / Protokollanalysatoren mit 36 Kanälen, 4GHz Timing-Analyse, 200 MHz State-Analysis und einem skalierbaren Speicher von maximal 72 Mb für alle 36 Kanäle. Die TL2X36B+/E sind mit einem USB2.0 Port (1.1 kompatibel) ausgestattet und können an jeden Desktop oder Laptop angeschlossen werden. Die Stromversorgung erfolgt ebenfalls über den USB-Port und macht die TL2X36B/E interessant für viele Anwendungen im Service-Bereich sowie im Entwicklungs- oder Hochschul-Labor, wo unter Umständen zeitlich verschoben an verschiedenen Computern Analyseaufgaben anfallen. Eine weitere interessante Funktion der TL2X36B+ ist die Möglichkeit, in Verbindung mit den Speicheroszilloskopen von Acute, Agilent, LeCroy und Tektronix, sogenannte Mixed-Signal-Tester aufzubauen. Die im Lieferumfang enthaltene LA-Software unterstützt Windows XP/VISTA/Windows7/8/10 (32/64-Bit) und kann auf beliebigen Rechnern vorinstalliert werden. Dadurch ist der flexible Wechsel von Arbeitsplatz zu Arbeitsplatz, oder von Außendienst zu Büro problemlos möglich. Die TravelLogic Logikanalysatoren werden als Komplettsysteme inklusive Software, Prüfkabel und Tragetasche geliefert. Die Preise sind moderat und deshalb auch für semiprofessionelle Anwender und für Hochschulen sehr interessant. Die Auslieferung erfolgt als Komplettsystem, d.h. die Tragetasche, die notwendigen Kabel und die LA-Viewer Software sind im Lieferumfang enthalten.
In Verbindung mit Oszilloskopen von ACUTE Technology, Agilent, GwInstek, HAMEG, LeCroy und Tektronix kann ein Mixed-Signal-Tester aufgebaut werden.
LA-Software - Logikanalysator / Protokollanalysator
Der vielseitige Funktionsumfang der Logikanalysator-Software wurde um 13 Protokoll-Interpreter erweitert inkl. 1-Wire, 7-Segment, CAN, FlexRay, HDMI-CEC, HDQ, I2C, I2S, I80, IDE, JTAG, LCD1602, LIN, Lissajous, LPC, Microwire, NEC IR, PMBus, PS/2, RC-5, RC-6, SDIO, SerialVID, SMBus, S/PDIF, SPI, SSI, ST7669, UART, UNI/O, USB1.1, SVID, SVI2 .... Beispiele !
Zusätzliche Features in den aktuellen Versionen
- Timing Analysis: Synchronous
- State Clock Rate: Asynchronous, External Clock
- Event Type: Comparison
- Bus Trigger I: SerialVID (SVID) etc.
- B+ Bus Trigger II: eMMC 4.5, eSPI (Intel), MIPI SPMI (Qualcomm), NAND Flash, SD 3.0, Serial Flash (SPI NAND), ...
- Threshold: Schmiit Trigger, Yes (Double Trigger Mode)
- Bus Decode: Serial Flash
- SVID (Intel Serial VID)
- SVI2 (AMD Serial VID Interface 2.0)
- etc. .......
Ein Upgrade der LA-Software auf die neueste Version kann kostenlos via Internet Download durchgeführt werden:
