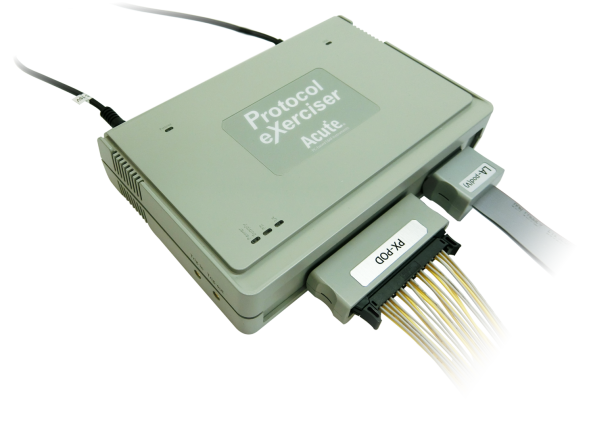

Der neue Protokoll Exerciser PX2816B von Acute Technology bietet eine umfassende Plattform für die Simulation und Prüfung von Protokoll-Controllern und -Targets. Er eignet sich sowohl für den Einsatz während der Produktentwicklung als auch für automatisierte Tests in der Massenproduktion und integriert fortschrittliche Funktionen zur Erzeugung und Analyse von Datenverkehr.

Datenübertragung

• Schnittstelle: USB Typ C
• Durchsatz: Bis zu 5 Gbit/s

Unterstützung für Solid-State-Laufwerke (SSD)

• Benutzer müssen eine kompatible M.2 2280 PCIe Gen3- bis Gen5-SSD erwerben und installieren.
• Die SSD wird nur im LA/PA-Logger-Modus verwendet, und ihr Dateisystem nutzt die Microsoft exFAT-Technologie zur Speicherung großer Datenmengen.

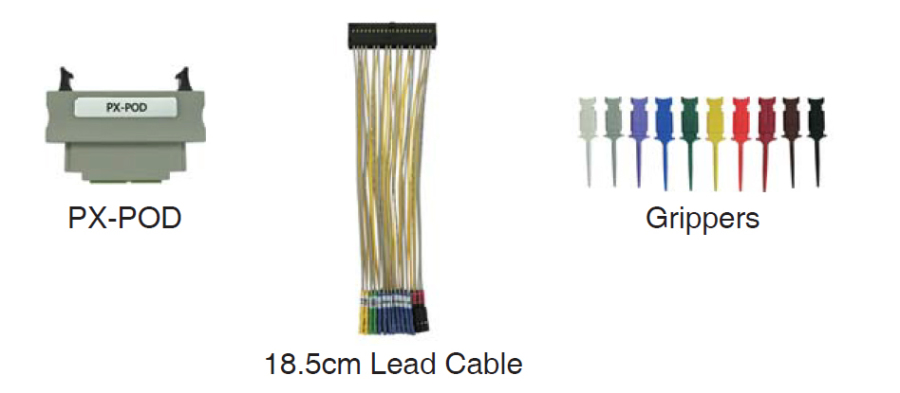

8-Kanal-Exerciser-POD-Optionen:

• MIPI I3C, I2C, UART, SPI
• Kann Protokollsignale auf bis zu 8 Kanälen simulieren und lässt sich entweder als Controller oder als Zielgerät konfigurieren.

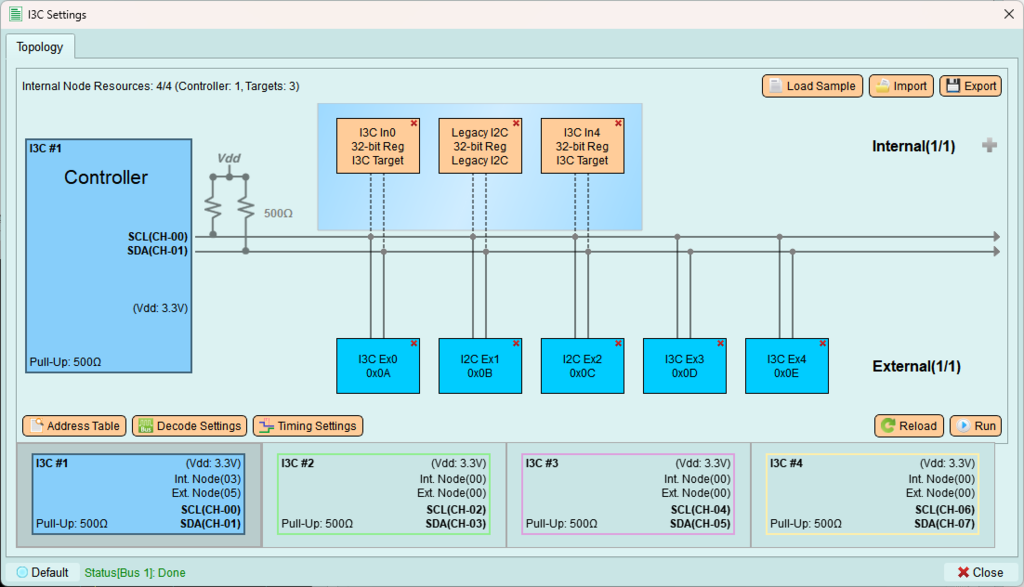

• Die Topologie der internen Geräte kann bearbeitet werden, wobei jedes Gerät über separate Einstellungen verfügt.
• Die Bus-Ausgangsspannung und die Betriebsmodi (Pull-up/Pull-down usw.) können bearbeitet werden.
• Simulation im Controller-Modus
  - Bietet Schnelleinstellungen (Vorlagen) für die schnelle Skripterstellung und -bearbeitung.

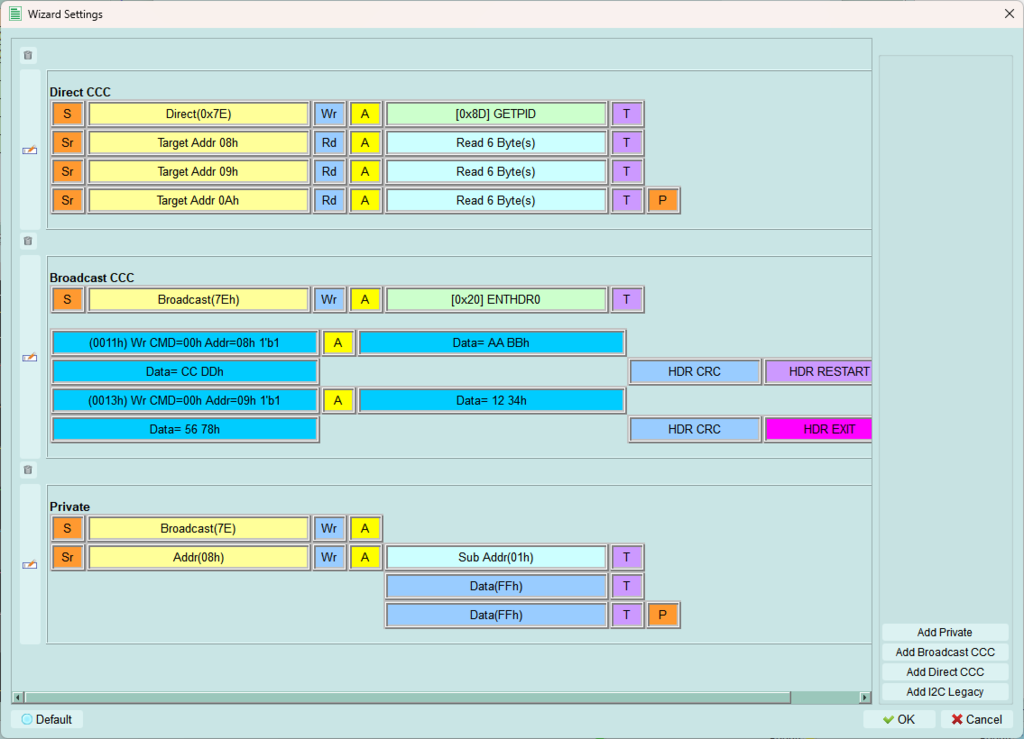

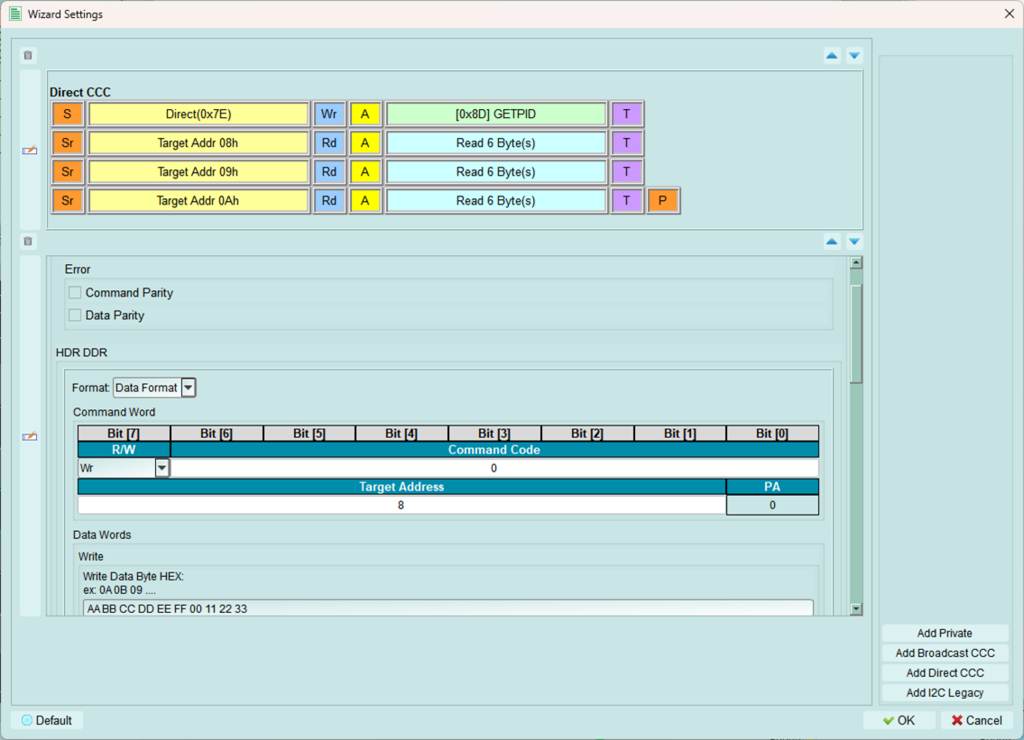

  - Bietet einen Design-Assistenten zur Bearbeitung von Übertragungsprotokolldaten.
• Simulation im Target-Modus
  - Unterstützt verschiedene Target-Typen in unterschiedlichen Kommunikationsprotokollen.
• SDK-Modus
  - Unterstützt die Python-Automatisierungs-API und Beispiele.
• Funktionen zur Logikanalyse/Protokollanalyse
  - Maximale Abtastrate 2 GHz
  - Bei Verwendung mit dem Exerciser können Signalwellenformen und Analyseergebnisse gleichzeitig beobachtet werden
  - Kann unabhängig als Logikanalysator oder Protokollanalysator verwendet werden
  - Enthält Funktionen zur Dekodierung von Kommunikationsprotokollen und zum Protokollanalysieren
  - Unterstützt Echtzeit-Dekodierung im Live-Modus.
  - Während der Übertragung von Protokolldaten können Dekodierungs- und Paketstatistikberichte angezeigt werden.

16-Kanal-Logikanalysator / Protokollanalysator (optional)

• Unterstützt den Acute 16-Kanal-LA/PA-POD.
• Unterstützt verschiedene Protokoll-Trigger-/Decodierungsfunktionen.

Stromversorgung und Leistungsaufnahmemessung

• Bietet einen Satz Stromversorgungsausgänge (DC), konfigurierbar von 0,1 V bis 5 V DC.
• Bei Verwendung der Stromversorgung kann gleichzeitig die Leistungsaufnahme gemessen werden.

Allgemeiner Ein-/Ausgang (GPIO)

• Bietet zwei Sätze von GPIO-Ausgängen, konfigurierbar als Reset-Signal oder allgemeine I/O-Steuerung.

MIPI I3C-Spezifikationen

• Unterstützt die I3C v1.2-Spezifikation.
• Kann simulierte Geräte dynamisch konfigurieren (Typen: I3C-Primärcontroller / I3C-Sekundärcontroller / I3C-Ziel / I2C-Ziel)

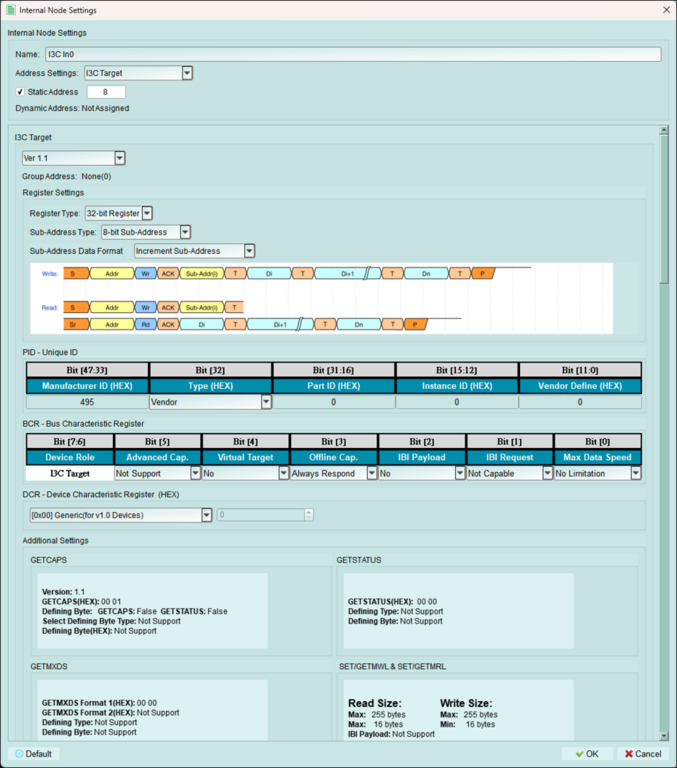

• Kann Geräte-PID / BCR / DCR einstellen.

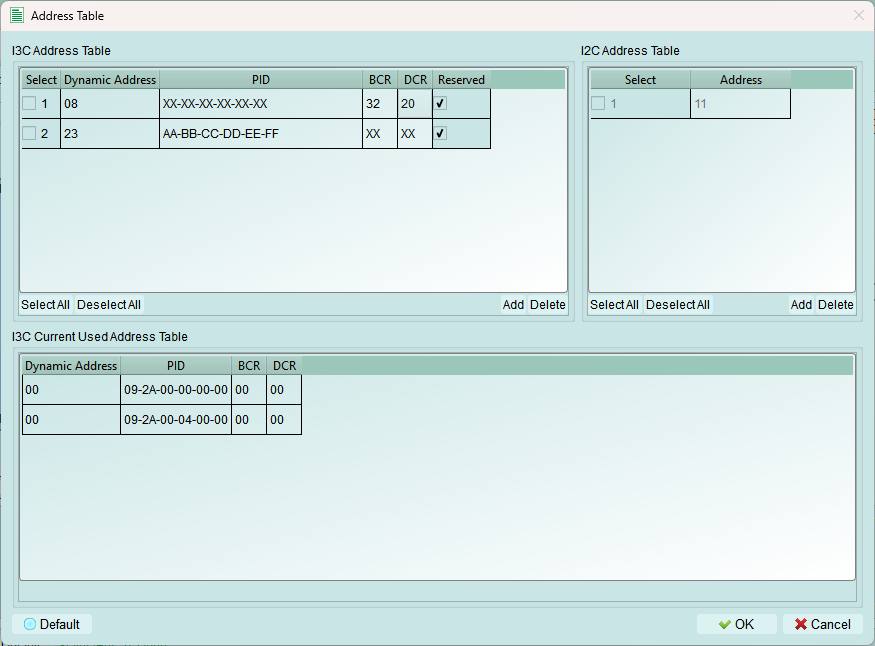

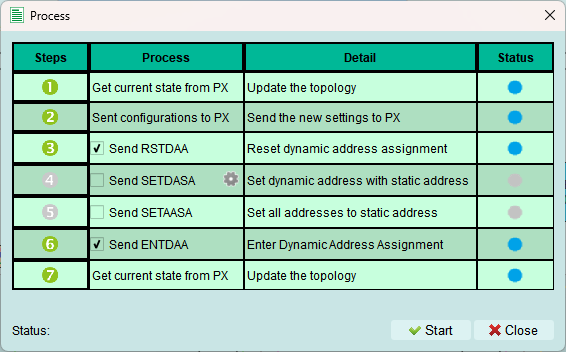

• Erstellung einer benutzerdefinierten Geräteadresszuweisungstabelle.

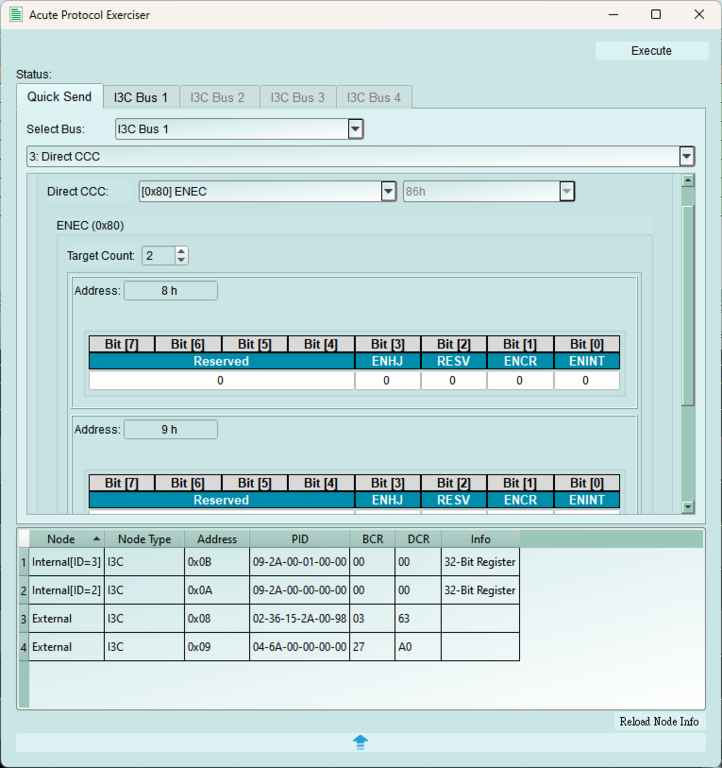

• Unterstützt die Generierung von Paketdaten in verschiedenen Modi.
• Unterstützte Modi
  - I3C-SDR-Modus
  - I2C-Legacy

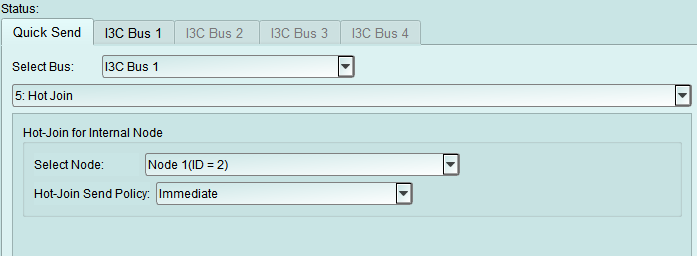

• Unterstützt den I3C-Target-Modus zum Senden von IBI / Hot Join und anderen Interrupts.

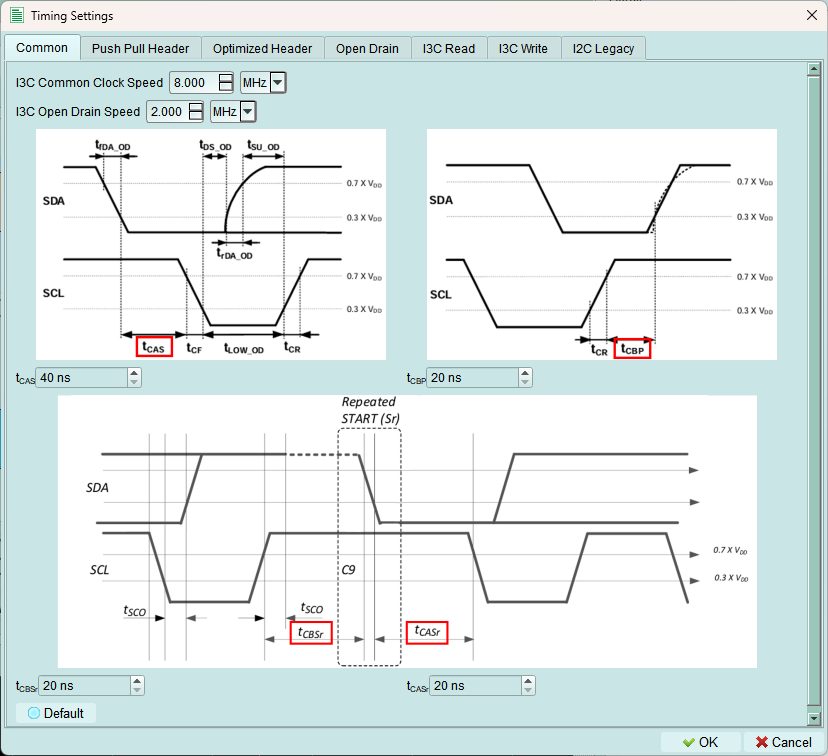

• Kann die Taktrate und detaillierte Timing-Einstellungen dynamisch anpassen.
• Kann Befehlsformate senden, die Fehler enthalten (Parität, CRC usw.).

I²C-Spezifikationen

• Automatisches Scannen externer I²C-Geräte.
• Anpassung von Timing und Frequenz.
• Unterstützt verschiedene Registertypen des internen I²C-Knotens.
• Kann sowohl Controller als auch Targets simulieren.

UART-Spezifikationen

• Unterstützt verschiedene Baudraten und Formate für UART-Pakete.
• Kann Pakete im ASCII- oder HEX-Format senden.

Neue Protokolle werden im Quartalsturnus zur Verfügung stehen.

• PX2816B Base Unit = 2700 EUR + MwSt.
• PX-I3C Pod+ = 6000 EUR + MwSt.
  (I3C + I2C + UART + SPI)
• PX-I2C Pod = 2700 EUR + MwSt.
• PX-UART Pod = 2700 EUR + MwSt.
• PX-SPI Pod = 2700 EUR + MwSt.
